網站編輯：譽皇通訊 │ 發表時間：2017/10/22 12:39:57
隨著社會的發展，辦事、辦公效率的提升，一個傳統的政企視頻會議室除滿足會議要求外，還應具有高雅格調和優美音質、清晰圖像演示，并且可以根據要求擴展配備同聲傳譯系統和投票表決功能以及遠程視頻會議系統。它由大屏幕顯示、多媒體音視頻信號源、音響、切換和中央集中控制幾大部分組成。選取具備先進功能的DVD和錄像機以及實物和圖文傳送器通過大屏幕投影機還原其圖像，為了更高效、實時地指揮需要配備一套中央集中控制設備，控制室內所有影音設備、信號切換、燈光、屏幕升降、音量調節等等功能，大大提高工作效率和簡化復雜的操作，能適合所有人士使用而不需要具備專業知識。
結合用戶需求，系統由視頻會議系統、信號管理系統、音頻擴聲系統、集中控制系統、數字會議系統、大屏幕顯示系統、會議錄播系統七部分組成。系統建成后要具有先進性、成熟性、可擴展性，便于后期使用、維護和升級，關鍵設備要有冗余備份。軟件要界面友好、易于操作，報錯信息要簡潔、易于理解、能夠為排除故障提供有價值信息。
系統配置分析
信號切換系統
信號切換系統是顯示控制系統的核心，它主要起各種信號切換的樞紐作用，是起到在信號源與終端設備之間的橋梁。
本系統可將來自內任意攝像頭視頻信號、視頻會議終端信號、信息點的計算機信號、以及引接的外部各種類型的信號按需切換到對應的顯示終端上，保障會議有序進行。
選用配置靈活的矩陣信號切換器。采用高性能的硬件設計切換過程無黑屏、無裂縫，完美支持各類高清晰數字/模擬信號切換處理，結合布線工程在會議室預埋各種線纜，系統中的矩陣配高清線纜實現對信號的無損傳輸，從而保證信號的傳輸質量；提升了傳輸距離；對系統中種類繁多的視頻信號源實施無縫銜接、轉換、切換、傳輸，對會議室內所有信息接入點等信號源配合控制系統進行集中化統一管理。

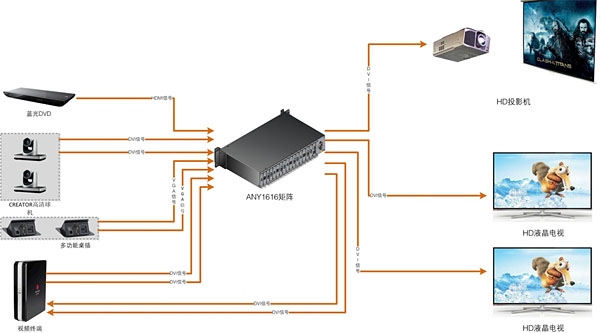

根據用戶的需求本系統內各種輸入輸出信號源種類繁多，較為復雜（HDMI、DVI、VGA、CVBS、S-Video、YPbPr）。應配置接口較多的高清混合矩陣切換器。見下圖信號傳輸圖例：
混合矩陣切換器是一款配置靈活的矩陣信號切換器。采用高性能的硬件設計，完美支持各類高清晰數字/模擬信號切換處理，并支持雙向RS-232、雙向IR信號分配切換功能。為各行業的多種視頻及控制信號分配切換處理提供一站式解決方案。
全數字會議系統

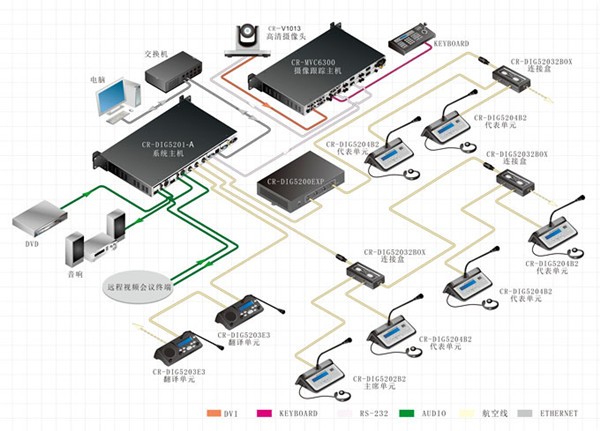

設計本系統部署數字會議系統服務，以簡單的網絡系統處理和傳送數字信號成為目前世界上最為先進的會議系統。數字化的會議系統，在同一根電纜上實現多路同時發言，多路同時投票、表決等功能。它對于所有類型的會議都提供靈活的管理，具有多功能、高音質、數據傳送保密等優點，可以對會議的全過程實行全面的控制智能型會議系統由會議系統主機、會議主席發言單元、會議代表發言單元、會議管理軟件等組成。同時還有專業跟蹤攝像機，能夠自動實時跟蹤講話坐席。見下圖-系統連接圖
智能數字會議控制主機，是實現與會議單元及PC管理的重要橋梁，通過面板的導航鍵盤，配合軟件會議管理功能可以實現對所有會議功能進行集中控制。具有多種會議模式選擇（發言人數選擇、發言模式選擇），超強的擴展功能，DSP的聲音處理，采用均衡器模塊，環境噪音抑制技術。
系統特點：
兼容IEC 60914，GBT 15381-94；
超五類屏蔽線，100M網絡全數字音頻和控制信號傳輸，長距離傳輸音質不受影響；
內置高性能CPU，集翻譯、討論、簽到、表決、電子銘牌為一體，提供高速投票、表決、信息傳輸，最大支持4000臺會議單元；
系統最大能同時開8個話筒，31+1路同聲傳譯；
非壓縮傳輸，48K采樣率，帶寬20Hz~20KHz完美音質；
32bit高速浮點DSP處理，同時支持2路音頻輸出，聲學反饋抑制，噪聲消除，數字均衡處理，提供清晰高靈敏度完美音質；
支持PC軟件管理，TCP/IP控制，提供可靠安全管理控制；
支持PELCO-D，VISCA，SAMSUNG，CREATOR多種攝像機控制協議，配合CREATOR矩陣或者中控實現自動攝像跟蹤；
PC軟件統一管理單元和智能故障分析，能分析會議單元類型、數量、分布、故障等；
雙機熱備份，雙主機中任何一臺主機故障，系統能正常運行，會議不會中斷，繼續發言投票表決等；
可以單獨調節線入，遠程視頻會議輸入，4路音頻輸出接口，會議單元音量大小，調節范圍靜音，-40dB到0dB。
中央控制系統
為方使用，提高工作效率，設計采用具有強大控制功能的中央控制系統，將眾多設備的操作控制通過中央控制系統來完成，對一些復雜設備的預先調試好狀態并存儲起來，用戶使用時只需操作具有直觀的全中文化界面的觸摸屏，便能完成對整個系統絕大部分功能的操作。
中央控制系統的核心是中央控制主機，依靠其來完成控制命令綜合處理，接受用戶發來的指令，控制整系統個周邊設備進行相應工作；控制系統與用戶的交互，用戶操作指令的發布依靠無線彩色觸摸屏來完成。
為使設備的開關更為簡便，同時采用自動化的手段來保護設備，避免操作員的誤操作，設計配置電源控制器。
在室內有眾多的燈光，對其進行統一控制也是中央控制系統需要解決的問題，同時窗簾的開啟等等功能的實現。
能夠輕易的控制會場音量—數字音頻處理器進行控制。
對大屏幕顯示墻、圖像處理器、混合矩陣、DVD、錄播一體機等設備進行無縫結合。
在整個硬件基礎構成的前提下，便根據使用需要及實際設備的情況進行控制程序的編寫，程序為全中文界面，在能夠保證的范圍內可根據用戶的要求編寫個性化的控制程序。
目前中央集成控制系統主要有美國CRESTRON、美國AMX和國產的CREATOR。在本系統內選用了先進的CREATOR中央集成控制系統，控制主機有用了PGMIII型主機，觸摸屏采用了WIFI無線通訊方式。系統設備電源的開啟采用電源控制器。
中央控制系統功能特點：
1.操作簡單、人性化、智能化；
2.整個系統可靠性高；
3.盡量多的體現出各種設備的卓越功能，讓所有設備工作在最佳狀態，發揮設備的最大功效；
4.為完善操作人員的系統工作，要求能夠實現計算機網路控制功能，完成遠端監視、遠端同步控制、遠端維護等等功能；
5.能夠提供所有音視頻播放設備的基本遙控功能控制DVD、錄播一體機進行播放、錄制、點播等功能；
6.能夠控制大屏幕顯示系統、圖像處理器，進行開/關機、輸入切換等功能，
7.能夠控制混合矩陣所有信號所有輸入輸出自動切換控制功能
8.能夠提供高清晰攝像機的上下、左右、變聚焦功能等控制功能；
9.提供低壓繼電器及低壓電源供應，即設備電源控制；
10.能夠控制房間的燈光開關控制和亮度調節，并可預置多種場景燈光模式的調光系統，可提供多個獨立的調光回路；
11.能夠提供多路幕布窗簾的觸控環境模式的控制；
12.能提供各種會議模式的編程預設，實現會議系統間的聯動整合，為用戶提供更個性化的單鍵操作切換模式；
13.系統能夠提供備用的RS-232/485控制接口、紅外或其它控制接口；

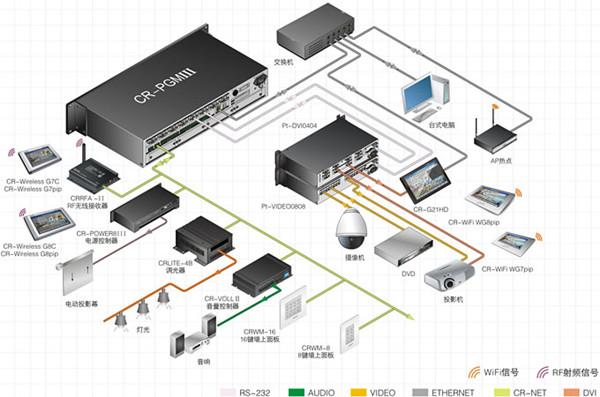

見下圖系統連接圖
相關產品具體功能控制說明：
投影控制
投影控制主要包含了對投影機和投影幕布兩個產品的控制，投影機主要是控制投影機的開關機以及信號源的控制，控制方式采用232的控制方法具體操作是中央控制像投影機發送一串232控制，投影機根據收到的不同的代碼來執行不同的操作。投影幕幕布主要是通過一個繼電器模塊來控制幕布的上升，下降，停止。
攝像頭控制
球機主要是采用232的控制方法來對球機進行控制，從攝像頭中央控制主機之間布置一個網線即可。在我們的觸摸面板上面可以控制球機的上，下，左，右，放大，縮小以及球機預置位的儲存與調用。配合CREATOR會議系統還可以自動攝像跟蹤功能（誰發言球機自動對著誰，并且可以將當前發言人的畫面自動切換至投影機等信號輸出端）。
電視機控制
電視機主要通過紅外的方式進行控制，電視機與中央控制主機之間通過網線連接，中控主機通過模擬學習電視機的紅外遙控器就可以對其進行控制。（很多廠家的中控如果想實現這個功能必須重新購買一臺紅外學習機，我們快捷中控主機自帶紅外學習機）。
矩陣控制
矩陣控制往往對于一個大的指揮中心或者一個核心會議室來說是最重要的，在沒有控制軟件或者控制面板的情況下，如果需要進行信號的切換需要在機房和會議室之間來回的跑，這個過程很繁瑣而且很容易出現信號切換錯誤。有了中央控制系統我們將不會在如此繁瑣的進行信號的切換，我們在會議室只需要拿著觸摸屏就可以對矩陣無線遠程控制。線路的連接也很簡單，中控主機和矩陣之間只需一根網線即可。
室內燈光控制
燈光的控制可以分為普通的開關控制和燈光亮度調節兩方面，普通開關控制和墻上開關控制方式差不多，我們只是把墻上開關搬到我們觸摸屏上面來，直接在觸摸屏上面用手指輕輕一點就可以對燈光進行開關。亮度調節主要是針對于白熾燈光做的一個亮度調節控制，可以根據天氣情況的好壞來選擇燈光的亮暗程度。
DVD控制
DVD控制方式采用紅外控制，DVD與中央控制主機之前網線連接，中控主機模擬學習DVD紅外遙控器，將遙控器的功能按鍵全部寫到觸摸屏上面，通過無線觸摸屏對DVD進行控制。
模式選擇
模式選擇是為了客戶更方便的使用中央控制系統，我們可以根據不同的需求來制定不同的情景模式，比如投影模式：當我們在觸摸屏上面點擊了這個投影模式按鍵之后，我們的投影機會自動打開，投影幕布自動降下來，燈光自動關閉，筆記本的信號自動切換到我們的投影機上面；關閉模式：點了關閉模式之后，所有燈光自動關閉，投影機關閉，投影幕布自動上升，機柜電源自動關閉。所有的模式都可以現場定義現場編輯，只有您想不到的沒有我們做不到的。
系統優勢：
1.支持云服務，方便遠程上傳程序（安全備份）；
2.支持無障礙開闊地帶無線傳輸距離>50M；
3.支持TFT真彩全視角LCD，1280*800解析度16:9寬屏清晰顯示；
4.WiFi/RF控制方式自由切換；
5.支持局域網內通訊，無距離限制。
會議錄播系統

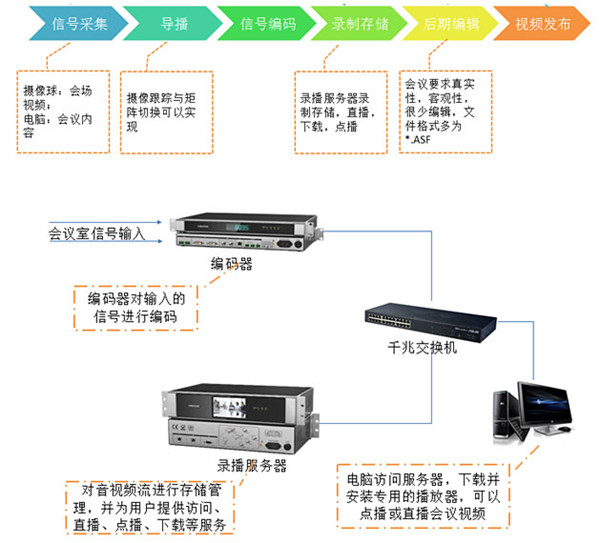

會議室終端采集會場圖像、聲音、PC信號，經由編碼器進行高清音視頻信號編碼傳輸，與錄播服務器結合使用，實現會議場景的實時錄制存儲。會議室錄播提供實時直播功能，方便未與會用戶多場景即時了解會議情況。 整套會議錄播系統的構成入下圖所示
普通會議室的錄制，一般需要記錄會議演講人圖像、會議全景圖像、和PC電腦圖像，及會議室內會議話筒聲音和各播放設備聲音。會議室內有多路視頻信號源和個顯示端設備時，通常是使用矩陣來處理這些信號的切換（包括遠端信號），那么錄播系統的編碼器只需要和矩陣對接即可實現對會議畫面的錄制。在開會時，無論是會議話筒的聲音，還是電腦播放聲音或者遠端會議的聲音，都最終要經過調音臺混音，那么為了不忽略掉會議的任何一個細節的錄制，調音臺混音輸出的某一路給到錄播系統的編碼器即可搞定會議室聲音的接入。

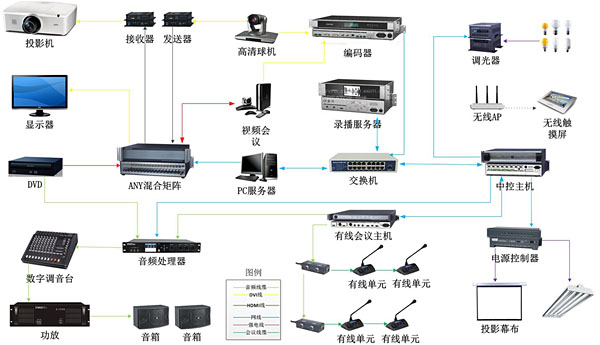

系統連接圖
